重慶全彩LED顯示屏的原理

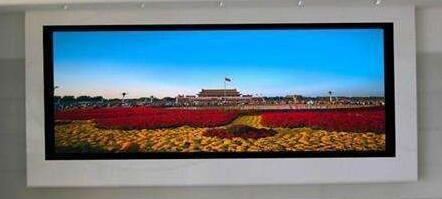

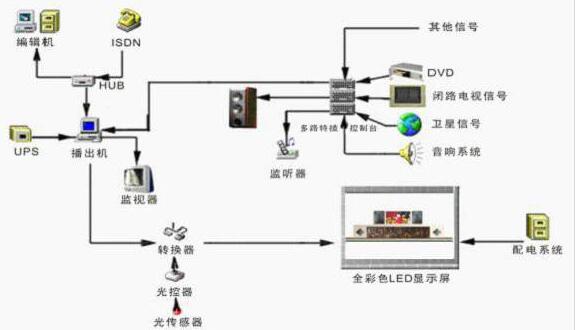

重慶全彩LED顯示屏是很多設備的綜合體，它不僅是個簡單的顯示屏，還具有電子控制單元、力學、結構學、電腦集成、配電系統等整合體。全彩LED大屏幕工作原理其實很簡單，由電腦提供信號，通過視頻處理器將發送卡的信號提供給網線或光纖傳輸至全彩LED大屏幕各個單元的接收卡，再通過接收卡的整合將圖像按順序播放出來。

伴隨著全彩LED大屏幕的逐步普及，圖文型全彩LED大屏幕有哪些常見的特點，內部結構又是怎樣安裝的呢，想必大家對于這些都很感興趣。了解常見的圖文全彩LED大屏幕結構，不僅可以幫助大家更好的選擇產品，而且在使用、保養當中，也會有積極地促進作用。

顯示模塊程序中定義二維數組多留一列，即 16xg，要移入的數據整個16字節全部放入該列中，然后從需要的位開始逐位移出。16行都掃描完后，再?gòu)暮笠晃婚_始逐位移出。當更新的16字節數據8位都移位顯示完后，再放入下一批更新的數據。一般漢字的移動速度在每行或每列1/10秒就很快了，所以兩次移動的間隔時間為>100ms，則可傳輸數據 100Kbit/S*0.15二10000Bit二1250Byte，除去地址等開銷 20%，有 1000Byte。接下來單片機就會傳下一次的數據，但是在這個間隙，LED租賃點陣片會黑屏一會，第一行的掃描這樣就完成了。重慶LED租賃當數據傳送完后，同樣第二行的電源電壓被選通，而第二行對應的通道也會在單片機的控制下導通，然后就這樣一行一行的掃描下去，直到點陣片被完全掃描一次。

若移動顯示采用的是全部傳輸一屏數據(128字節)，可以傳的屏幕個數為:1000/128=7.8個，而采用只發送更新數據的方式，可以傳的屏幕個數為:1000/8=125個。以上是理想狀態下的計算結果，實際使用時會低一些。本單片機所支持的12C傳輸速率最人4OOKbit/S，但是由一于線路長度、布線情況等原因，手冊建議0.5一1米的傳輸選擇 100Kbit/S，以提高穩定性。

雖然在這種工作方式下，重慶LED顯示屏租賃是一行一行的被點亮，但是由于人眼對事物有一個短暫的停留時間，只要保證每行每秒鐘能夠被點亮50次以上，人眼就不能分辨出來，人們就可以看到穩定的全屏的圖像?，F(xiàn)在的雙色和全彩色LED大屏幕顯示系統，其顯示原理完全一樣，只是由于其需要處理的數據極大的增加，靠單片機已經是不能完成如此大得數據處理量，因此這時需要專用芯片來完成對LED大屏顯示系統的控制，已達到更好的效果。Protel99SE是Protel公司開發的設計印制電路板的軟件平臺，該軟件基于Windows平臺，功能強大。Protel99SE共分5個模塊，分別是原理圖設計、PCB設計(包含信號完整性分析)、自動布線器、原理圖混合信號仿真、PLD設計。

通過該軟件可以方便地制作電路原理圖、使用庫文件中己存在的元器件封裝或利用軟件提供的工具自己制作元器件封裝，可以方便地進行元器件布局、電路板布線等。制作全彩色顯示屏最終是為了制造出—個巨型的彩色顯示器，能夠播放絢麗多彩的節目。但是顯示屏播放的圖像質量不僅僅取決于其本身的制作水平，還取決于節目源的質量。而 LED顯示屏對視頻信號的獲取主要有兩種方法。方法一、是多媒體方法，通常稱為同步屏方法。Protel99SE以其強大的功能、方便快捷的設計模式和人性化的設計環境，贏得了眾多電路板設計人員的青睞。

它最主要的特點是將電路原理圖編輯、電路功能仿真測試、PLD設計及印制電路板設計等功能融為一體，從而實現了電子設計的自動化.印制線路板的走線對于印制線路板的走線問題，應該注意以下幾點: 該方法用普通的多媒體卡捕獲電視信號，并進行音色分離、解調和濾波和等。視頻信號經 A／D 變換后，進行 MPEG 編碼壓縮，以便存儲。播放時再進行解壓縮，直接在計算機監視器上觀看。送往 LED屏的信號通過專用的接口卡從計算機的 DVI 接口或顯卡上獲得，接口卡上還要進行一些處理。這時，LED屏實際上相當于計算機的監視器或其上的一部分，通常稱為窗口，可以實現一一對應的“同步顯示”[5]。

(l)印制導線的布線應盡可能的短，在高頻回路中更應如此;

(2)印制導線的拐彎處，應該為圓角，而直角和尖角在高頻電路和布線密度高的情況下會影響電氣性能;

(3)當兩面板布線時，兩面的導線宜相互垂直、斜交、或彎曲走線，避免相互平行，以減小寄生禍合;

(4)作為電路的輸入及輸出用的印制導線應盡量避免相鄰平行，以免發生回饋，在這些導線之間最好加接地線。
